13：IPv6静态路由和默认路由实验

点此下载本次实验的 Cisco Packet Tracer 文件

实验要求

1. 在路由器R2上配置3个环回接口IPv6地址，分别模拟三个不同的IPv6前缀，作为IPv6的目标网络。

2. 在路由器R1上为三个IPv6前缀配置静态路由，并检测其连通性。

3. 使用IPv6的默认路由去替代具体的静态路由条目。

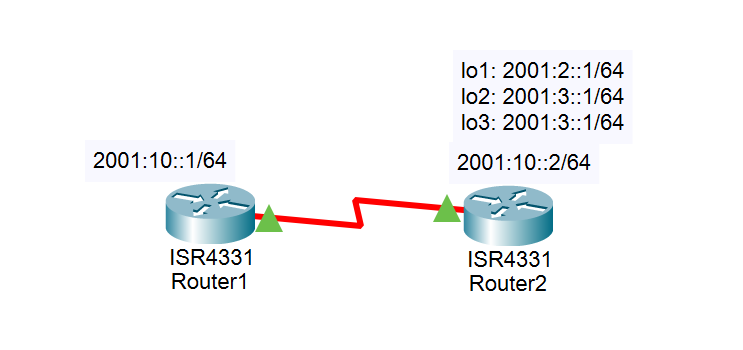

实验拓扑

实验过程

1. 为路由器R1和R2完成基础配置

启动 IPv6 并配置 IPv6 地址，具体配置如下所示：

在路由器R1上的配置：

// 启动IPv6的路由功能，否则静态路由无法完成。
Router1(config)#ipv6 unicast-routing
Router1(config)#interface s0/1/0
Router1(config-if)#ipv6 address 2001:10::1/64
Router1(config-if)#no shut

注意，第三行设置的值只是它公开访问的地址。这实际上是一个公网IPv6地址，不应该在私网中这么用，但实验时为了简化实现，都这么操作。IPv6一个连接可以同时有多个地址，设置这个不会影响fe80那个地址的存在。

在路由器R2上的配置：

Router2(config)#ipv6 unicast-routing
Router2(config)#int s0/1/0
Router2(config-if)#ipv6 address 2001:10::2/64
Router2(config-if)#no shut

Router2(config)#int lo1
Router2(config-if)#ipv6 address 2001:2::1/64
Router2(config-if)#int lo2
Router2(config-if)#ipv6 address 2001:3::1/64
Router2(config-if)#int lo3
Router2(config-if)#ipv6 address 2001:4::1/64

在路由器R1上去ping路由器R2上的那几个环回IPv6地址，结果应该是ping不通，因为在路由器R1上暂时没有到目标地址的路由，关于这一技术知识点与IPv4的环境相同，要配置IPv6静态路由和默认路由功能类似于IPv4静态路由和默认路由，但是书写形式上还是存在一定区别，而默认路由是一种特殊的静态路由。

配置 ipv6 路由的指令 ipv6 route <目标IPv6前缀><出站接口><下一跳IPv6地址>

目标IPv6前缀：指示目标的IPv6网络，这与IPv4的目标子网的意义相同。

出站接口：当前路由器转发数据包的出站接口，如果使用了邻接路由器的IPv6本地链路地址来作为下一跳地址，那么在静态路由的语法中必须包含出站接口关键字。

下一跳 IPv6 地址：要到达目标网络所要历经的下一跳路由器的 IPv6 的地址，这与 IPv4 的环境相同，注意：根据 RFC2461 规定，路由器必须能够确定下一跳路由器的本地链路地址，所以，在配置 IPv6 静态路由时，下一跳地址建议配置为邻接路由器的本地链路 IPv6 地址。在该实验环境中可以在路由器 R2 上使用show ipv6 interface serial 0/1/0 来查看路由器 R2 的本地链路 IPv6 地址，如下所示。

Router2#show ipv6 interface s0/1/0
Serial0/1/0 is up, line protocol is up
  IPv6 is enabled, link-local address is FE80::260:2FFF:FEB7:8201
  No Virtual link-local address(es):
  Global unicast address(es):
    2001:10::2, subnet is 2001:10::/64
  Joined group address(es):
    FF02::1
    FF02::2
    FF02::1:FF00:2
    FF02::1:FFB7:8201
  MTU is 1500 bytes
  ICMP error messages limited to one every 100 milliseconds
  ICMP redirects are enabled
  ICMP unreachables are sent
  ND DAD is enabled, number of DAD attempts: 1
  ND reachable time is 30000 milliseconds
  ND advertised reachable time is 0 (unspecified)
  ND advertised retransmit interval is 0 (unspecified)
  ND router advertisements are sent every 200 seconds
  ND router advertisements live for 1800 seconds
  ND advertised default router preference is Medium
  Hosts use stateless autoconfig for addresses.

2. 在路由器R1上配置IPv6的静态路由。

TIP

请认真看上一段的内容。下方指令最后的那个IPv6地址不是固定的，需要根据前面看到的下一跳路由器实际的本地链路IPv6地址填入。如果设置错误，在进行下一次设置之前必须把前面的设置取消。在同时配置了两个路由的情况下，路由器会轮流访问这两个路由对应的IP，造成ping的时候一个包通一个包不通的景象。下面所有的指令都是一样的，凡是涉及fe80开头的指令，都必须根据实际查看到的值填入。

Router1(config)#ipv6 route 2001:2::/64 s0/1/0 FE80::260:2FFF:FEB7:8201
Router1(config)#ipv6 route 2001:3::/64 s0/1/0 FE80::260:2FFF:FEB7:8201
Router1(config)#ipv6 route 2001:4::/64 s0/1/0 FE80::260:2FFF:FEB7:8201

当完成上述配置后，可以在路由器R1上通过指令 show ipv6 route 查看Ipv6的路由表，如下所示，可清晰地看见被添加的三条静态路由。然后在路由器R1上再次测试与目标Ipv6的通信，如果没有故障，应该成功通信，如下所示。

Router1#show ipv6 route
IPv6 Routing Table - 6 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route, M - MIPv6
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       ND - ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
       D - EIGRP, EX - EIGRP external
S   2001:2::/64 [1/0]
     via FE80::260:2FFF:FEB7:8201, Serial0/1/0
S   2001:3::/64 [1/0]
     via FE80::260:2FFF:FEB7:8201, Serial0/1/0
S   2001:4::/64 [1/0]
     via FE80::260:2FFF:FEB7:8201, Serial0/1/0
C   2001:10::/64 [0/0]
     via Serial0/1/0, directly connected
L   2001:10::1/128 [0/0]
     via Serial0/1/0, receive
L   FF00::/8 [0/0]
     via Null0, receive

Router1#ping 2001:2::1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:2::1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 7/12/16 ms

Router1#ping 2001:3::1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:3::1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 5/11/14 ms

Router1#ping 2001:4::1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:4::1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 9/12/16 ms

3. 删除三条静态路由，然后配置IPv6的默认路由来完成与目标网络通信

关于删除三条静态路由和添加默认路由的配置如下所示。

在路由器 R1 上去删除 IPv6 的静态路由：

Router1(config)#no ipv6 route 2001:2::/64 s0/1/0 FE80::260:2FFF:FEB7:8201
Router1(config)#no ipv6 route 2001:3::/64 s0/1/0 FE80::260:2FFF:FEB7:8201
Router1(config)#no ipv6 route 2001:4::/64 s0/1/0 FE80::260:2FFF:FEB7:8201

在路由器 R1 上配置 Ipv6 的默认路由。

Router1(config)#ipv6 route ::/0 s0/1/0 FE80::260:2FFF:FEB7:8201

当完成配置后，可以通过再次查看IPv6的路由表，如下所示，可清晰地看到被添加的IPv6的默认路由，此时，路由器R1应该能成功的ping通三条目标IPv6地址。

Router1#show ipv6 route
IPv6 Routing Table - 4 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route, M - MIPv6
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       ND - ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
       D - EIGRP, EX - EIGRP external
S   ::/0 [1/0]
     via FE80::260:2FFF:FEB7:8201, Serial0/1/0
C   2001:10::/64 [0/0]
     via Serial0/1/0, directly connected
L   2001:10::1/128 [0/0]
     via Serial0/1/0, receive
L   FF00::/8 [0/0]
     via Null0, receive

实验命令列表

指令	用法
启动IPv6的路由功能	ipv6 unicast-routing
配置IPv6地址	ipv6 address <地址>

实验问题
